INTERCAMBIADORES DE CALOR DE PLACAS CON SELLOS

Como distribuidores autorizados de Alfa Laval en México, ofrecemos los intercambiadores de placas con sellos más avanzados del mercado. Estos equipos representan la solución óptima para el control térmico en procesos industriales, combinando máxima eficiencia energética con un diseño compacto y versátil que se adapta a sus necesidades específicas.

Intercambiadores de calor de placas

VENTAJAS

Alta eficiencia energética: bajo coste operativo.
Configuración flexible: posibilidad de modificar la superficie de transmisión de calor.
Fácil de instalar: diseño compacto.
Mantenimiento sencillo: fácil de abrir para su inspección y limpieza, y fácil de limpiar en el sitio.
Resistencia al desgaste.

CAPACIDADES 10 – 20,000 kW (3 – 5714 TR)

Los intercambiadores de calor de placas se componen de un conjunto de placas acanaladas montadas. Entre las placas hay dos canales con un medio frío y otro caliente. Éstos fluyen por cada lado de las placas y circulan a contracorriente, poseen empaques que se cierran herméticamente para evitar fugas.

APLICACIONES

Biotecnología y farmacia
Productos químicos
Energía y suministros
Alimentación y bebidas
Hogar y cuidado personal
Climatización y refrigeración
Maquinaria y fabricación
Minería, minerales y pigmentos
Pulpa y papel
Semiconductores y electrónica
Acero
Tratamiento de aguas y residuos

Saber más sobre placas con sellos

SERIE T

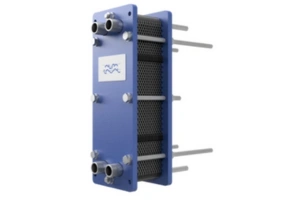

Intercambiador de calor de placas T2

T2-FG

Alto: 380 mm (15 in)
Ancho: 140 mm (5.5 in)
Máx. presión: 16.0 barg [232 psig]

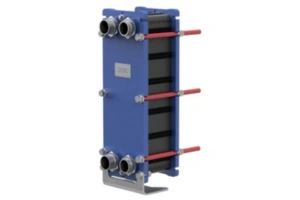

Intercambiador de calor de placas T5

T5-FG

Alto: 737 mm (29 in)
Ancho: 245 mm (9.7 in)
Máx. presión: 16.0 barg [232 psig]

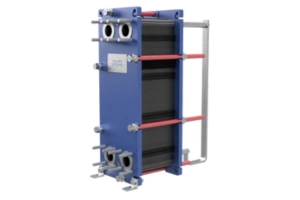

Intercambiador de calor de placas T6

T6-FM

Alto: 890 mm (35 in)
Ancho: 320 mm (12.6 in)
Máx. presión: 12.0 barg [174 psig]

Intercambiador de calor de placas T6

T6-FG

Alto: 890 mm (35 in)
Ancho: 320 mm (12.6 in)
Máx. presión: 20.0 barg [290 psig]

Intercambiador de calor de placas T6

T6-FD

Alto: 890 mm (35 in)
Ancho: 330 mm (13 in)
Máx. presión: 31.0 barg [449.5 psig]

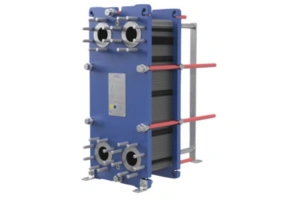

Intercambiador de calor de placas T8

T8-FM

Alto: 890 mm (35.04 in)
Ancho: 400 mm (15.78 in)
Máx. presión: 13.5 bar [196g psig]

Intercambiador de calor de placas T8

T8-FG

Alto: 890 mm (35.04 in)
Ancho: 416 mm (16.38 in)
Máx. presión: 17.5 barg [253 psig]

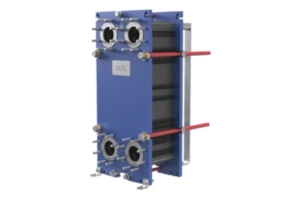

Intercambiador de calor de placas T10

T10-FM

Alto: 1054 mm (41.5 in)
Ancho: 470 mm (18.5 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiador de calor de placas T10

T10-FG

Alto: 1054 mm (41.5 in)
Ancho: 470 mm (18.5 in)
Máx. presión: 15.0 barg [218 psig]

Intercambiador de calor de placas T10

T10-FD

Alto: 1054 mm (41.5 in)
Ancho: 470 mm (18.5 in)
Máx. presión: 25.0 barg [362 psig]

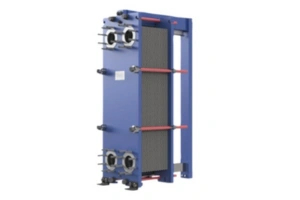

Intercambiador de calor de placas T15

T15-FM

Alto: 1833 mm (72.7 in)
Ancho: 610 mm (24.0 in)
Máx. presión: 10.4 barg [151 psig]

Intercambiador de calor de placas T15

T15-FG

Alto: 1871 mm (73.7 in)
Ancho: 650 mm (25.6 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas T15

T15-FD

Alto: 1871 mm (73.7 in)
Ancho: 650 mm (25.6 in)
Máx. presión: 21.0 barg [304 psig]

Intercambiador de calor de placas T21

T21-FM

Alto: 2082.5 mm (81.9 in)
Ancho: 755 mm (30.7 in)
Máx. presión: 10.4 barg [151 psig]

Intercambiador de calor de placas T21

T21-FG

Alto: 2135.5 mm (84.0 in)
Ancho: 780 mm (30.7 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas T21

T21-FD

Alto: 2173.5 mm (85.5 in)
Ancho: 780 mm (30.7 in)
Máx. presión: 25.0 barg [362 psig]

Intercambiador de calor de placas T21

T21-FS

Alto: 2173.5 mm (85.5 in)
Ancho: 780 mm (30.7 in)
Máx. presión: 36.0 barg [522 psig]

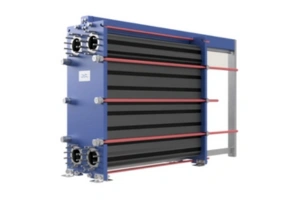

Intercambiador de calor de placas T21

T21-FT

Alto: 2173.5 mm (85.5 in)
Ancho: 780 mm (30.7 in)
Máx. presión: 41.4 barg [600 psig]

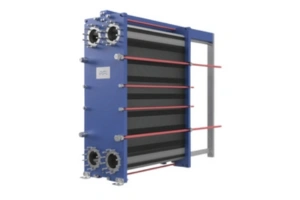

Intercambiador de calor de placas T25

T25-FM

Alto: 2661 mm (104.8 in)
Ancho: 913 mm (35.9 in)
Máx. presión: 11.5 barg [188 psig]

Intercambiador de calor de placas T25

T25-FG

Alto: 2661 mm (104.8 in)
Ancho: 913 mm (35.9 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas T25

T25-FD

Alto: 2711 mm (106.7 in)
Ancho: 942 mm (37.1 in)
Máx. presión: 25.0 barg [362 psig]

Intercambiador de calor de placas T25

T25-FS

Alto: 2711 mm (106.7 in)
Ancho: 942 mm (37.1 in)
Máx. presión: 30.6 barg [434 psig]

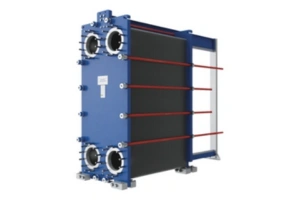

Intercambiador de calor de placas T35

T35-FL

Alto: 2875 mm (113.2 in)
Ancho: 1174 mm (46.2 in)
Máx. presión: 6.0 barg [87 psig]

Intercambiador de calor de placas T35

T35-FM

Alto: 2875 mm (113.2 in)
Ancho: 1174 mm (46.2 in)
Máx. presión: 10.3 barg [150 psig]

Intercambiador de calor de placas T35

T35-FG

Alto: 2875 mm (113.2 in)
Ancho: 1174 mm (46.2 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas T35

T35-FD

Alto: 2875 mm (113.2 in)
Ancho: 1174 mm (46.2 in)
Máx. presión: 25.0 barg [362 psig]

Intercambiador de calor de placas T35

T35-FS

Alto: 2875 mm (113.2 in)
Ancho: 1187 mm (46.7 in)
Máx. presión: 30.0 barg [435 psig]

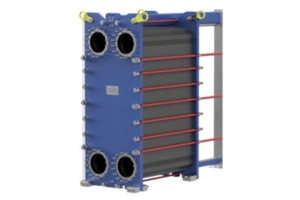

Intercambiador de calor de placas T45

T45-FM

Alto: 3540 mm (139.4 in)
Ancho: 1782 mm (70.2 in)
Máx. presión: 11.0 barg [159 psig]

Intercambiador de calor de placas T45

T45-FG

Alto: 3540 mm (139.4 in)
Ancho: 1782 mm (70.2 in)
Máx. presión: 18.0 barg [261 psig]

Intercambiador de calor de placas T45

T45-FD

Alto: 3540 mm (139.4 in)
Ancho: 1782 mm (70.2 in)
Máx. presión: 17.4 barg [252 psig]

Intercambiador de calor de placas T45

T45-FM

Alto: 4010 mm (157.8 in)
Ancho: 1550 mm (61.0 in)
Máx. presión: 11.0 barg [159 psig]

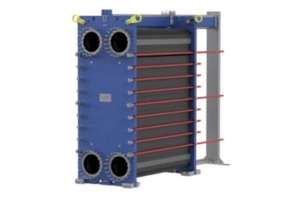

Intercambiador de calor de placas T50

T50-FG

Alto: 4010 mm (157.8 in)
Ancho: 1550 mm (61.0 in)
Máx. presión: 20.7 barg [290 psig]

Intercambiador de calor de placas T50

T50-FD

Alto: 3540 mm (139.4 in)
Ancho: 1782 mm (70.2 in)
Máx. presión: 18.0 barg [261 psig]

SERIE TL

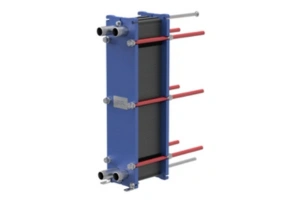

Intercambiador de calor de placas TL3

TL3-FG

Alto: 790 mm (31.1 in)
Ancho: 190 mm (7.5 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas TL6

TL6-FM

Alto: 1264 mm (49.8 in)
Ancho: 320 mm (12.6 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiador de calor de placas TL6

TL6-FG

Alto: 1264 mm (49.8 in)
Ancho: 320 mm (12.6 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas TL6

TL6-FD

Alto: 1308 mm (51.5 in)
Ancho: 330 mm (13.0 in)
Máx. presión: 25.0 barg [362 psig]

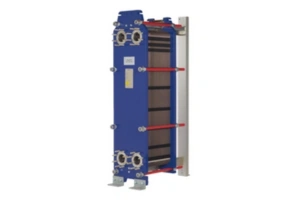

Intercambiador de calor de placas TL10

TL10-FM

Alto: 790 mm (31.1 in)
Ancho: 190 mm (7.5 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas TL10

TL10-FG

Alto: 1264 mm (49.8 in)
Ancho: 320 mm (12.6 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiador de calor de placas TL10

TL10-FD

Alto: 1264 mm (49.8 in)
Ancho: 320 mm (12.6 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas TL10

TL10-FS

Alto: 1308 mm (51.5 in)
Ancho: 330 mm (13.0 in)
Máx. presión: 25.0 barg [362 psig]

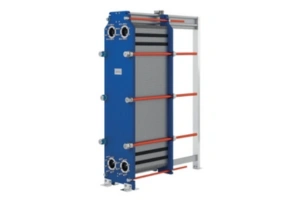

Intercambiador de calor de placas TL15

TL15-FM

Alto: 2752 mm (108.3 in)
Ancho: 610 mm (24.0 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiador de calor de placas TL15

TL15-FG

Alto: 2752 mm (108.3 in)
Ancho: 646 mm (25.4 in)
Máx. presión: 20.0 barg [290 psig]

Intercambiador de calor de placas TL15

TL15-FD

Alto: 2752 mm (108.3 in)
Ancho: 646 mm (25.4 in)
Máx. presión: 20.7 barg [300 psig]

Intercambiador de calor de placas TL15

TL15-FS

Alto: 2752 mm (108.3 in)
Ancho: 646 mm (25.4 in)
Máx. presión: 35.0 barg[507 psig]

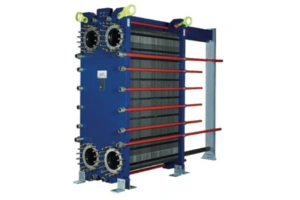

Intercambiador de calor de placas TL35

TL35-FM

Alto: 3210 mm (126.4 in)
Ancho: 1154 mm (45.4 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiador de calor de placas TL35

TL35-FG

Alto: 3210 mm (126.4 in)
Ancho: 1154 mm (45.4 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas TL35

TL35-FD

Alto: 3218 mm (126.7 in)
Ancho: 1174 mm (46.2 in)
Máx. presión: 25.0 barg [362 psig]

Intercambiador de calor de placas TL35

TL35-FS

Alto: 3218 mm (126.7 in)
Ancho: 1174 mm (46.2 in)
Máx. presión: 30.0 barg [435 psig]

SERIES TS

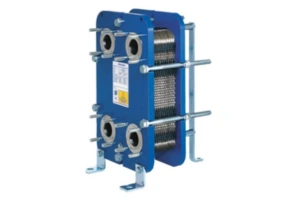

Intercambiador de calor de placas TS6

TS6-FG

Alto: 704 mm (27.7 in)
Ancho: 400 mm (15.7 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas TS6

TS6-FD

Alto: 704 mm (27.7 in)
Ancho: 410 mm (16.1 in)
Máx. presión: 25.0 barg [362 psig]

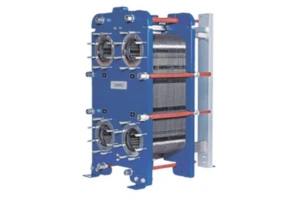

Intercambiador de calor de placas TS20

TS20-FM

Alto: 1405 mm (55.3 in)
Ancho: 740 mm (29.1 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiador de calor de placas TS20

TS20-FG

Alto: 1405 mm (55.3 in)
Ancho: 800 mm (31.5 in)
Máx. presión: 16.0 barg [232 psig]

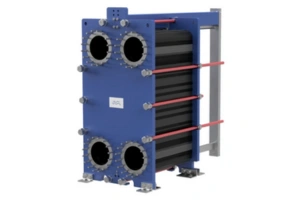

Intercambiador de calor de placas TS35

TS35-FM

Alto: 2375 mm (93.5 in)
Ancho: 1174 mm (46.2 in)
Máx. presión: 15 barg [218 psig]

Intercambiador de calor de placas TS35

TS35-FG

Alto: 2375 mm (93.5 in)
Ancho: 1174 mm (46.2 in)
Máx. presión: 16 barg [232 psig]

Intercambiador de calor de placas TS35

TS35-FD

Alto: 2375 mm (93.5 in)
Ancho: 1174 mm (46.2 in)
Máx. presión: 25.0 barg [362 psig]

Intercambiador de calor de placas TS35

TS35-FS

Alto: 2375 mm (93.5 in)
Ancho: 1174 mm (46.2 in)
Máx. presión: 27.6 barg [400 psig]

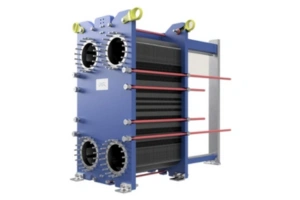

Intercambiador de calor de placas TS45

TS45-FM

Alto: 2745 mm (108.1 in)
Ancho: 1430 mm (56.3 in)
Máx. presión: 11.0 barg [159 psig]

Intercambiador de calor de placas TS45

TS45-FG

Alto: 2745 mm (108.1 in)
Ancho: 1430 mm (56.3 in)
Máx. presión: 18.5 barg [268 psig]

Intercambiador de calor de placas TS45

TS45-FD

Alto: 2745 mm (108.1 in)
Ancho: 1430 mm (56.3 in)
Máx. presión: 24.0 barg [348 psig]

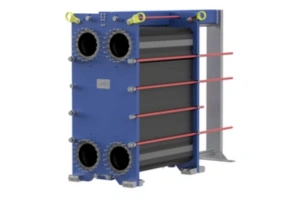

Intercambiador de calor de placas TS50

TS50-FM

Alto: 3330 mm (131.1 in)
Ancho: 1550 mm (61.0 in)
Máx. presión: 11.0 barg [159 psig]

Intercambiador de calor de placas TS50

TS50-FG

Alto: 3530 mm (138.9 in)
Ancho: 1550 mm (61.0 in)
Máx. presión: 20.0 barg [290 psig]

Intercambiador de calor de placas TS50

TS50-FD

Alto: 3530 mm (138.9 in)
Ancho: 1550 mm (61.0 in)
Máx. presión: 31.3 barg [453.9 psig]

SERIE M

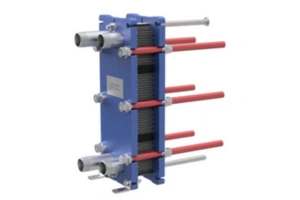

Intercambiadores de calor de placas con sellos M3-FG

M3-FG

Alto: 480 mm (19.9 in)
Ancho: 180 mm (7.09 in)
Máx. presión: 16.0 barg [232 psig]

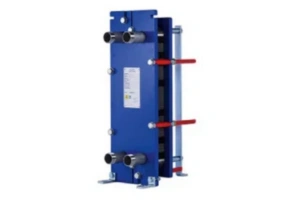

Intercambiadores de calor de placas con sellos M6-FM

M6-FM

Alto: 920 mm (36.21 in)
Ancho: 320mm (12.59 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiadores de calor de placas con sellos M6-FM

M6-FG

Alto: 920 mm (36.21 in)
Ancho: 320mm (12.59 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiadores de calor de placas con sellos M6-FM

M6-FD

Alto: 940 mm (37 in)
Ancho: 330 mm (13 in)
Máx. presión: 25.0 barg [362 psig]

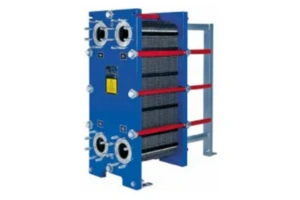

Intercambiador de calor de placas M10

M10-FM

Alto: 1084 mm (42.67 in)
Ancho: 470 mm (18.50 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiador de calor de placas M10

M10-FM-ASME

Alto: 1084 mm (42.67 in)
Ancho: 470 mm (18.50 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiador de calor de placas M10

M10-FD

Alto: 981 mm (38.62 in)
Ancho: 470 mm (18.50 in)
Máx. presión: 26.8 barg [389 psig]

Intercambiador de calor de placas M10

M10-FD-ASME

Alto: 1084 mm (42.7 in)
Ancho: 470 mm (18.5 in)
Máx. presión: 26.8 barg [389 psig]

Intercambiador de calor de placas M15

M15-FL

Alto: 1815 mm (71.5 in)
Ancho: 610 mm (24.0 in)
Máx. presión: 6.0 barg [87 psig]

Intercambiador de calor de placas M15

M15-FM

Alto: 1941 mm (76.4 in)
Ancho: 610 mm (24.0 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiador de calor de placas M15

M15-FG

Alto: 1941 mm (76.4 in)
Ancho: 650 mm (25.6 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas M15

M15-FD

Alto: 2036 mm (80.2 in)
Ancho: 650 mm (25.6 in)
Máx. presión: 30.0 barg [435 psig]

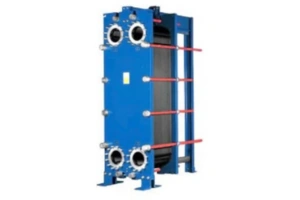

Intercambiador de calor de placas MX25

MX25-FMS

Alto: 2595 mm (102.2 in)
Ancho: 920 mm (36.2 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiador de calor de placas MX25

MX25-FG

Alto: 3103 mm (122.2 in)
Ancho: 920 mm (36.2 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas MX25

MX25-FD

Alto: 3103 mm (122.2 in)
Ancho: 940 mm (37.0 in)
Máx. presión: 25.0 barg [363 psig]

Intercambiador de calor de placas MX25

MX25-FS

Alto: 3103 mm (122.2 in)
Ancho: 940 mm (37.0 in)
Máx. presión: 27.6 barg [400 psig]

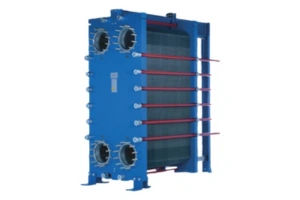

Intercambiador de calor de placas MA30

MA30-FM

Alto: 2882 mm (113.5 in)
Ancho: 1170 mm (46.1 in)
Máx. presión: 10.0 barg [145 psig]

Intercambiador de calor de placas MA30

MA30-FG

Alto: 2918 mm (114.9 in)
Ancho: 1170 mm (46.1 in)
Máx. presión: 16.0 barg [232 psig]

Intercambiador de calor de placas MA30

MA30-FD

Alto: 2918 mm (114.9 in)
Ancho: 1170 mm (46.1 in)
Máx. presión: 26.0 barg [262 psig]

SEMI-WELDED FOR HIGHER RESISTANCE

M6MW

Alto: 940 mm
Ancho: 330 mm

M10BW

Alto: 1170 mm
Ancho: 470 mm

MK15BW

Alto: 1486 mm
Ancho: 650 mm

MA30W

Alto: 3140 mm
Ancho: 1170 mm

T10EW

Alto: 1170 mm
Ancho: 470 mm

TK20BW

Alto: 1560 mm
Ancho: 785-900 mm

T20BW

Alto: 2202 mm
Ancho: 780 mm

T20MW

Alto: 2202 mm
Ancho: 780 mm

Alfa Laval TS25 Semi Welded

TS25

Alto: 2111 mm
Ancho: 913 mm

Alfa Laval T25 Semi Welded

T25

Alto: 2661 mm
Ancho: 913 mm

© 2026 CESEHSA. Todos los derechos reservados.

Aviso de privacidad | Condiciones generales | Politica de Cookies
